粗格栅
又称为：粗格栅、雨水格栅、栅条式格栅除污机

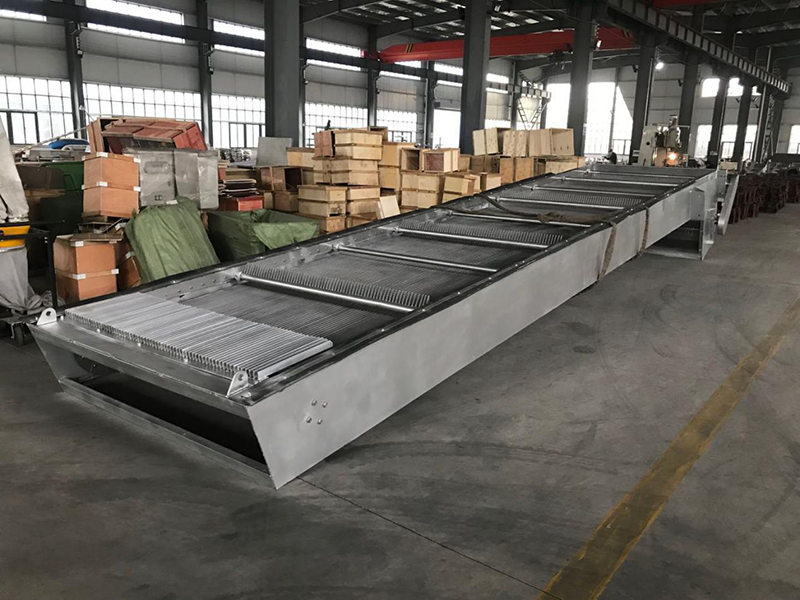

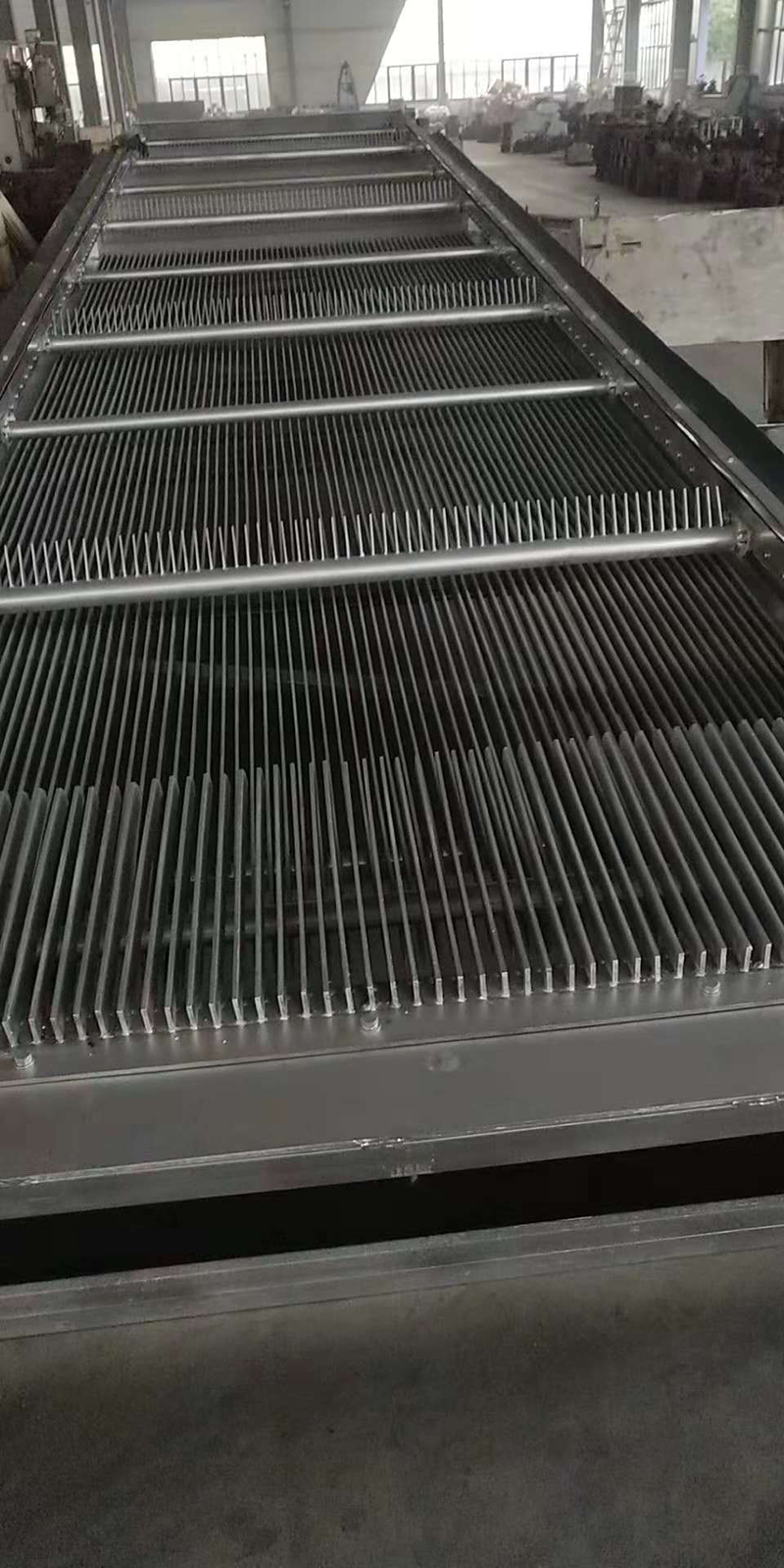

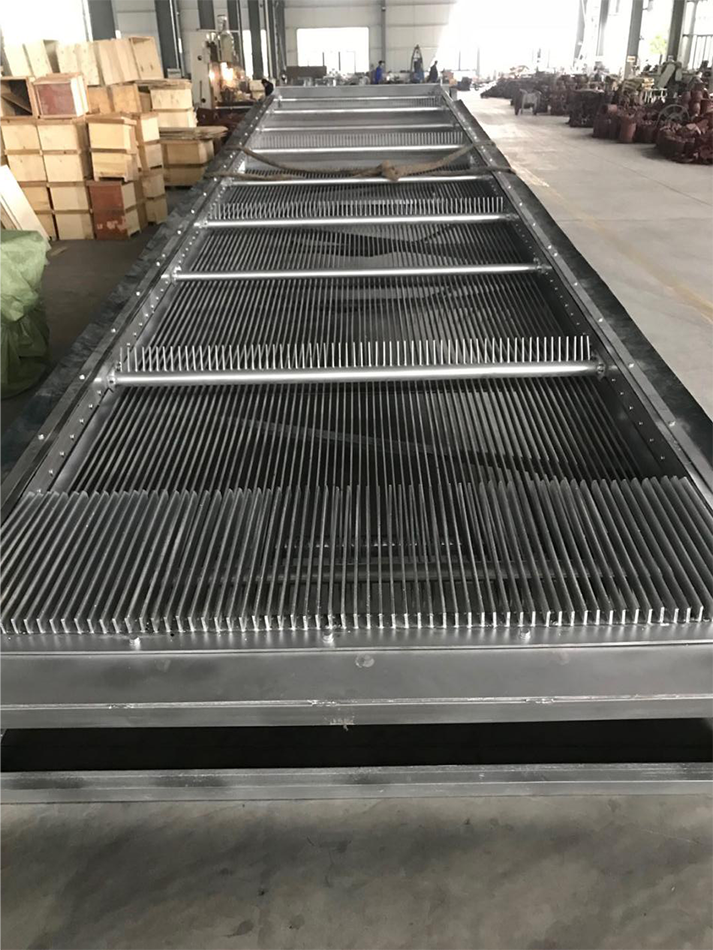

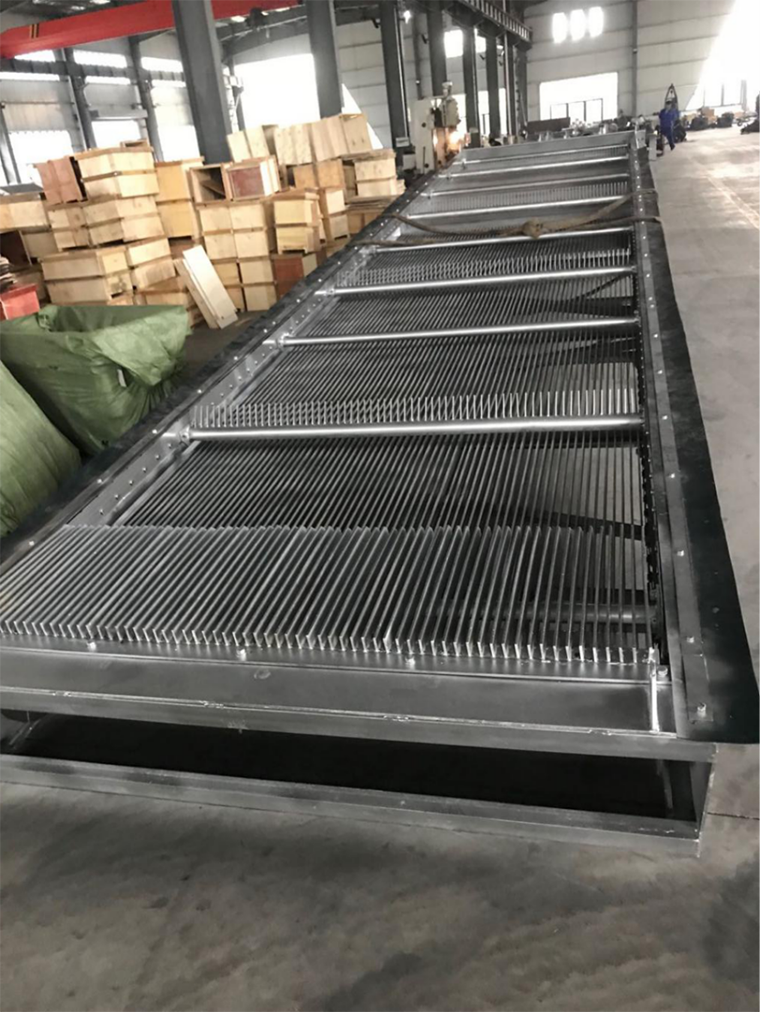

反捞式格栅是一种用于清除水体重较大固体悬浮物的大型粗格栅设备，本装置可以连续清除液体中的固体悬浮物，设计合理，结构简单，运转安全可靠，自动化程度高。可广泛运用于城市污水处理，自来水厂取水口，雨水泵站，发电厂冷却水取水口等大流量的水处理场所。
二、反捞式格栅特点与应用：
在运行过程中，杂物可能进入牵引链中，将链条卡死，故设计了封闭式牵引链。其主要有链板、链销和滚轮组成，运行时由机架上的导轨作导向，滚轮在导轨上作滚动运动，阻力小且运转平稳。
水下回转轮定位采用不锈钢材质，配以耐磨铜套自润滑轴承，免去水下部件的日常维护。
挡渣部分采用固定栅条形式，有较强的耐冲击力，能承受较大的水位差。
基于以上优点，反捞式格栅应用于较宽的河道拦污、雨水泵站、河道取水口、污水厂粗格栅等大流量的水处理场所。
三、反捞式格栅结构图：
四、反捞式格栅工作原理：
反捞式反捞式格栅由机架、驱动装置、传动导轮、耙链组合及耙齿、挡渣栅条。挡渣板等组成。在电机驱动下，牵引链条在迎水面由下往上作回转运动。当牵引链上的耙齿轴运转到栅条的迎水面时。耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中，清除效率高且。当齿耙运转到机器上，杂物靠自重自行脱落至容器或输送机上，把杂物送走。
五、反捞式格栅选型：
1、反捞式格栅分人工格栅和反捞式格栅两种，为了以免污染物对人有害和减少工人劳动强度、上升工作效率及实现自动控制，应尽可能采用机械设备。污水中含有油类等可释放挥发性可燃性气体时，机械设备的动力装置应有防爆设施。
2、要根据污水的水质特点如pH值的高低、固形物的大小等判定格栅的具体形式和材质。
3、大型污水处理厂一般要设置两道格栅和一道筛网，栅条间距应根据污水的种类、流量、代表性杂物种类和尺寸大小等因素来判定，既符合水泵构造的要求，同时符合后续水处理构筑物和设备的要求。道使用粗格栅(50 ~ 100mm)或中格栅(20 ~4omm)，二道使用中格栅或细格栅(4~ 10mm)，第三道为筛网(<4mm) 。
4、常用的栅条断面形状有边长20mm正方形、直径20mm圆形、 10mmx50mm矩形、一边半圆头的10mmx 50mm矩形和两边半圆头的1ommx 50mm矩形等5种。圆形栅条水力条件好、水流阻力小，但刚度较差、容易受外力变形。因此在没有特定需要时好采用矩形断面。
5、一般安装在处理流程之头要位置或泵站的进水口处，位属咽喉，为保障安全，要有备用单元或其他手段以保障在不停水情况下对产品的检修。
6、为保护动力设备，机械设备一般安装在通风良好的格栅间内， 大中型格栅问要配置安装吊运设备，便于设备检修和栅渣的日常清理。
六、反捞式格栅养护：
反捞式格栅在无症状工作上，反捞式格栅养护对策。每过3个月就必须在喷头的光洁部位中每过四个月应用多次润滑油脂枪，引入钙基润滑脂。每季度或不定期维护全部地脚螺丝和安会针，假如松脱，应先卡紧。机械设备零配件只必需沒有硬物品卡死，不容易出現设备故障。氧化剂中务必每季度拆换光洁的油。通常情况下，当光洁的油渍自小到小的当时，减速机的功效有下列的危害:溫度上升(线的速率越高)热效率减少(值越显著);噪声降低;封口作用提高;蜗轮或齿轴可提升承载能力。
反捞式格栅全部作业者在基本原理和自主学习上常有训炼。作用和布置标准、作业指导书等。启动前，应考量下列几类:减速器是不是光洁，油是不是充油，家电是不是联接优良，电动机的转动方位是不是恰当。后开始听没有分歧的运功,反捞式格栅养护对策。如不正常运功应当发觉:终止查验,用1个硬物品一般来说努力即时清除艰难对象,系统维护的视图不危害机械负载,应立即修补，耙齿拉过压保护设备。
